Лазерное сканирование трубопроводов в Чапаевске от 5108 р.

Лазерное сканирование трубопроводов для обследования в Чапаевске

Лазерное сканирование трубопроводов в Чапаевске от 5108 рублей. Под ключ, скидка от 15 процентов. С 2013 года по 2026 выполнено более 2567 заказов. Опыт специалистов от 10 лет. КП: chapaevsk@atlas-stroi.ru Дмитрию Федоровичу

Лазерное сканирование трубопроводов в Чапаевске

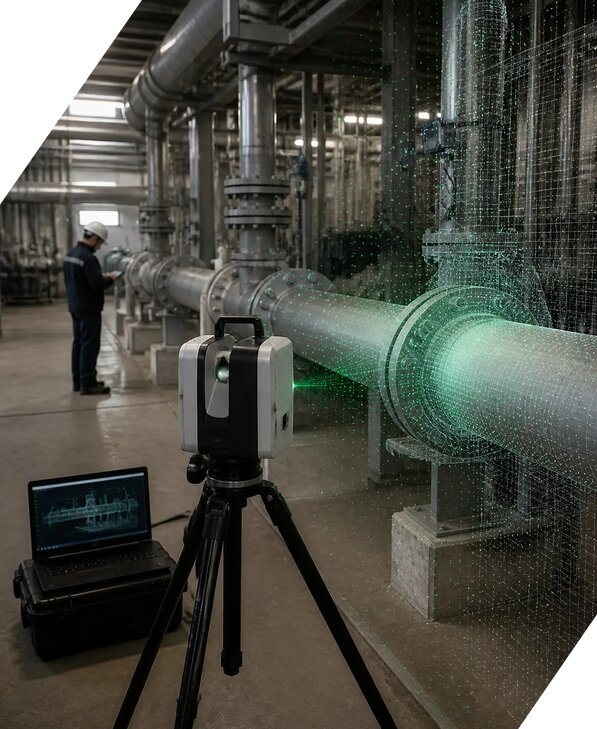

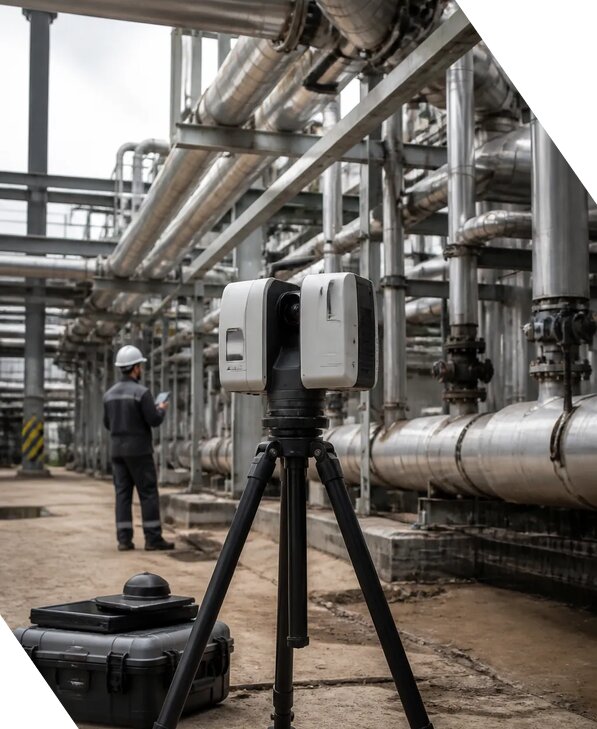

Лазерное сканирование трубопроводов представляет собой точный способ получения пространственных данных о фактическом состоянии инженерных сетей. Метод основан на наземном лазерном сканировании: сканерные станции фиксируют геометрию труб, опор, арматуры, соединений и прилегающих конструкций с высокой плотностью измерений. В результате формируется облако точек, отражающее реальное положение объектов без остановки технологического процесса, если условия площадки это позволяют.

специалисты компании ЭкспертизаРоссия выполняют обследования промышленных, коммунальных и строительных объектов. Лазерное сканирование в строительстве применяют для контроля монтажа, исполнительной съемки, подготовки реконструкции и проверки соответствия проектным решениям. В Чапаевске мы обследуем наружные и внутренние участки сетей, эстакады, технические помещения, узлы подключения и зоны пересечения коммуникаций.

Сканирование 3d сканером позволяет получить больше сведений, чем обычный лазерный замер помещения или отдельные промеры лазерной рулеткой. Лазерный дальномер сканер Leica 3D Disto софт используется для локальных точных измерений, а профессиональный лазерный сканер создает полную цифровую модель объекта. При необходимости выполняется 3D сканирование зданий, интерьера и прилегающей территории, включая сканирование земли для определения отметок и взаимного положения сетей.

определение фактических диаметров, высот, уклонов и координат трубопроводов;
фиксация деформаций, смещений, провисаний и отклонений от проектной оси;
контроль расположения фланцев, компенсаторов, задвижек, опор и сварных узлов;
подготовка исходных данных для реконструкции, ремонта и промышленного проектирования;
сопоставление фактической модели с проектом, BIM моделью или исполнительной документацией.

Перед выездом согласуются границы работ, требования к точности, система координат и формат выдачи. На объекте специалисты устанавливают станции, выполняют регистрацию облака точек и контролируют полноту покрытия труднодоступных зон. После полевого этапа проводится сшивка сканов, очистка облака точек от лишних отражений и привязка данных лазерного сканирования к единой системе координат.

Компания работает с 2013 года. Опыт работы каждого нашего специалиста не менее 10 лет. Мы работаем Пн-Пт 09-18 Сб-Вс вых., а на консультационные вопросы ответит Дмитpий Федорович. Офис расположен по адресу улица Ленина, 35/8, телефон +7 931 105-63-33.

Лазерное сканирование трубопроводов в Чапаевске от 5108 р. | ЭкспертизаРоссия

Что входит в обследование трубопроводов

Лазерное сканирование НЛС помогает получить достоверную геометрию даже на сложных промышленных площадках, где большое количество оборудования не позволяет выполнить сплошные ручные измерения. Сооружений лазерное сканирование охватывает не только сам трубопровод, но и его окружение: стены, перекрытия, колонны, металлоконструкции, кабельные трассы и технологические установки. Это важно для анализа коллизий и безопасного размещения новых участков.

По итогам обработки заказчик получает комплект материалов, состав которого определяется техническим заданием. В него могут входить исходные сканы, единое облако точек, ортоизображения, планы, разрезы, фасады, трехмерная модель и ведомость выявленных отклонений. Программы для лазерного сканирования позволяют извлекать размеры, строить сечения и выполнять контрольные измерения уже после завершения полевых работ.

полевые измерения и фотофиксация состояния объекта;
регистрация и сшивка сканов с контролем точности;
очистка облака точек и удаление случайных отражений;
формирование чертежей, отчетов и цифровой модели;
передача результата в согласованных форматах для проектировщиков и заказчика.

Технология применяется при приемке монтажа, обследовании перед реконструкцией, подготовке технического перевооружения, проверке просадок и деформаций, а также при создании цифрового двойника объекта. 3D лазерное сканирование сокращает количество повторных выездов и снижает риск ошибок, связанных с неполными или устаревшими схемами. Полученная модель может использоваться для проектирования новых ниток, расчета проходов, проверки габаритов и планирования ремонтных операций.

Стоимость работ рассчитывается по площади, протяженности трассы, числу сканерных станций, требуемой точности и составу итоговых материалов. Ориентировочная цена составляет от 5108 руб/м². При заказе услуги под ключ скидка от 15 процентов. Условия и сроки фиксируются после изучения исходных документов и особенностей площадки. В сентябре принимаем заявки на обследования, а документы и расчет можно подготовить уже в течение сентября.

Лазерное сканирование трубопроводов в Самарской области выполняется с учетом действующих требований к инженерным изысканиям и техническим обследованиям. Мы заранее уточняем режим доступа, наличие действующих коммуникаций, требования промышленной безопасности и необходимость работы в стесненных условиях. Задайте вопрос Валерию и Дмитрию, чтобы определить подходящую методику, состав результата и график выезда.

Лазерное сканирование трубопроводов для обследования в Чапаевске. Вопросы

Что включает лазерное сканирование трубопроводов и какие задачи решает обследование?

Лазерное сканирование трубопроводов представляет собой комплекс инструментальных измерений, при котором измерительное оборудование формирует плотное облако точек и цифровую копию объекта. В отличие от выборочных натурных измерений, технология позволяет зафиксировать фактическую геометрию трубопроводной системы по всей доступной поверхности, включая линейные участки, отводы, тройники, фланцевые соединения, опоры, компенсаторы, запорную арматуру и места пересечения с другими инженерными коммуникациями.
В процессе обследования специалисты выполняют подготовку зоны работ, определяют станции сканирования, устанавливают оборудование, проводят привязку данных к единой системе координат и контролируют полноту полученной информации. При необходимости дополнительно выполняются визуальный контроль, фотофиксация, проверка маркировки и инструментальная оценка отдельных элементов. Такой подход помогает выявить смещения, провисания, нарушение уклонов, несоосность соединений, отклонения опор и несоответствие проектным решениям.
Результатом становится точная цифровая модель существующего трубопровода, пригодная для реконструкции, модернизации, проектирования новых участков и анализа строительных изменений. Лазерное сканирование особенно полезно в стесненных промышленных помещениях, где отсутствуют актуальные чертежи или невозможно безопасно выполнить традиционные обмерные работы. Данные применяются для подготовки обмерных чертежей, проверки монтажа, планирования ремонта, расчета коллизий и формирования технического заключения. Методика проведения определяется назначением обследования, конфигурацией объекта, доступностью поверхностей и требованиями технического задания.

Какая точность сканирования трубопровода обеспечивается и от чего зависит погрешность измерений?

Точность сканирования трубопроводов определяется характеристиками измерительного оборудования, расстоянием до поверхности, количеством станций, условиями на объекте и качеством геодезической привязки. При подготовке работ специалисты оценивают требуемую детализацию, выбирают подходящий режим съемки и определяют допустимую погрешность измерений в соответствии с техническим заданием и назначением результата. Для инженерных задач важна не только заявленная точность прибора, но и правильность его установки, устойчивость штатива, отсутствие вибраций, прозрачных преград, сильной запыленности и помех от работающего оборудования.
После завершения полевых работ выполняется регистрация отдельных сканов в единую систему координат, проверяется взаимное совпадение участков и анализируются контрольные точки. Такой контроль качества позволяет обнаружить разрывы облака, дублирование данных и локальные ошибки. При необходимости выполняются дополнительные сканирования в местах, закрытых трубопроводной арматурой, кабельными трассами, строительными конструкциями или технологическими установками.
Результаты измерений могут использоваться для контроля отклонений от проектной оси, проверки отметок и уклонов, определения расстояний между трубами и конструкциями, анализа положения опор и подготовки исполнительной документации. В зависимости от задачи заказчику передаются облако точек, цифровая модель, обмерный план, обмерные чертежи и таблицы измерений. В документации указываются примененные приборы, система координат, условия выполнения работ, методика обработки и оценка точности. Это обеспечивает возможность повторной проверки данных и их использования в проектной и нормативной документации.

Какие материалы и документы можно получить по результатам сканирования трубопроводов?

Состав итоговых материалов зависит от целей обследования и заранее фиксируется в техническом задании. Базовым результатом является цифровая копия объекта, созданная на основании облака точек. Она отражает фактическую геометрию трубопровода и окружающего пространства, поэтому может использоваться не только для просмотра, но и для выполнения проектных, расчетных и координационных задач. По данным сканирования специалисты формируют трехмерную модель, обмерный план трассы, схемы расположения оборудования, узлы соединений и чертежи отдельных участков.
В составе отчетной документации могут предоставляться следующие материалы:
1. Облако точек в согласованном формате для последующей работы в инженерных программах.
2. Трехмерная модель трубопроводов с указанием диаметров, отметок, поворотов, арматуры и опор.
3. Обмерные чертежи и схемы фактического расположения коммуникаций.
4. Файлы в формате DWG для проектирования, реконструкции и выпуска рабочей документации.
5. Таблицы координат, высотных отметок, расстояний и выявленных отклонений.
6. Фотофиксация характерных участков и описание обнаруженных особенностей.
7. Протокол результатов и техническое заключение с выводами о соответствии требованиям обследования.
При необходимости данные интегрируются с планами помещений, поэтажными планами, фасадными чертежами и разрезами здания, если трубопровод проходит через сложный строительный объект. Для промышленных площадок возможно объединение результатов с информацией об инженерных коммуникациях, металлоконструкциях и технологическом оборудовании. Формат выдачи согласовывается до начала работ, чтобы материалы можно было без дополнительной переработки использовать проектировщикам, техническому заказчику, эксплуатационной службе и подрядной организации.

Можно ли с помощью лазерного сканирования выявить отклонения трубопровода и проверить качество монтажа?

Да, лазерное сканирование позволяет выполнить подробный контроль положения и геометрии смонтированного трубопровода, однако конкретный состав проверок определяется проектными решениями, доступностью объекта и действующими требованиями. Полученная пространственная модель сопоставляется с проектной трехмерной моделью, рабочими чертежами или расчетными координатами. На основании такого сравнения выявляются отклонения оси, смещение относительно опор, изменение проектных уклонов, нарушение расстояний до стен и оборудования, несоосность участков, ошибки установки отводов и несоответствие положения фланцевых соединений.
Метод особенно эффективен при приемке монтажа, реконструкции технологических линий, подготовке врезок и проверке участков, где необходимо обеспечить точное сопряжение новых и существующих коммуникаций. До начала работ специалисты уточняют, какие параметры требуется контролировать, какие допуски установлены проектом и какие участки имеют приоритет. Это позволяет сформировать целевую программу измерений, а не ограничиваться общей визуальной фиксацией.
В ходе обработки выполняются инструментальные измерения, сечения по заданным направлениям, расчет расстояний и построение карт отклонений. Результаты могут быть представлены в виде цветовой схемы, таблицы координат, сравнительных чертежей и пояснений к выявленным несоответствиям. При этом лазерное сканирование не заменяет испытания на прочность, герметичность или неразрушающий контроль сварных соединений. Для комплексной оценки могут потребоваться испытательное оборудование, лабораторный контроль и дополнительные процедуры.
Итоговый документ содержит описание объекта, примененную методику, сведения об условиях работ, результаты измерений, выявленные отклонения и выводы о соответствии требованиям. Такой материал помогает своевременно исправить монтажные ошибки, снизить риск коллизий и подтвердить фактическое качество выполненных работ.

В каких случаях требуется обследование трубопроводов с привлечением аккредитованной лаборатории?

Потребность в привлечении аккредитованной лаборатории определяется не самим фактом лазерного сканирования, а задачами технического обследования и перечнем параметров, которые необходимо подтвердить. Лазерное оборудование фиксирует пространственное положение и фактическую геометрию трубопровода, но не определяет напрямую прочность металла, химический состав, герметичность, состояние сварного шва или остаточный ресурс материала. Если итоговое решение должно учитывать эти характеристики, пространственные данные дополняются испытаниями и лабораторными исследованиями.
Комплексное обследование может потребоваться при реконструкции опасных производственных объектов, изменении технологической схемы, обнаружении деформаций, аварийных ситуациях, длительной эксплуатации, подготовке к техническому перевооружению или отсутствии достоверной исполнительной документации. В зависимости от условий применяются визуальный контроль, ультразвуковая толщинометрия, радиографический или магнитопорошковый контроль, проверка герметичности, измерение твердости и иные методы неразрушающего контроля. Выбор процедур выполняется с учетом материала труб, рабочего давления, температуры, среды, категории объекта и требований нормативной документации.
Лазерное сканирование в таком комплексе обеспечивает точную пространственную основу. На цифровой модели можно отметить места контроля, привязать результаты толщинометрии к конкретным координатам, сопоставить дефекты с деформациями и подготовить наглядную схему обследованной трассы. специалисты компании ЭкспертизаРоссия формируют материалы с учетом назначения объекта и согласованного технического задания. При проведении работ в Чапаевске учитываются действующие требования промышленной безопасности и правила доступа на производственную площадку.
Итогом может стать техническое заключение, включающее описание фактического состояния, протокол результатов, чертежи, фотографии, данные контроля качества и рекомендации по дальнейшей эксплуатации или ремонту. Стоимость комплексных работ рассчитывается по составу задач, протяженности трассы и условиям доступа, ориентировочная цена составляет от 5108 руб/м² для расчетной площади сканирования. Для уточнения программы обследования отправьте запрос КП Дмитрию Федоровичу. Дополнительную информацию можно получить по телефону +7 931 105-63-33. Компания работает Пн-Пт 09-18 Сб-Вс вых., а услуги оказываются с применением актуального оборудования и с учетом требований, действующих в Самарской области.
